微腔温控模块：

          ① 温控模块（不含/含控制器）：采用TEC控温封装结构，可外接高精度温度控制器进行控温操作。

              温控精度：±2mK(@24h)（优化状况下的短期稳定性指标；与系统整体相关，与PID参数设置相关），可有效减小温度造成的腔模频率漂移；串行通信接口，即插即用。

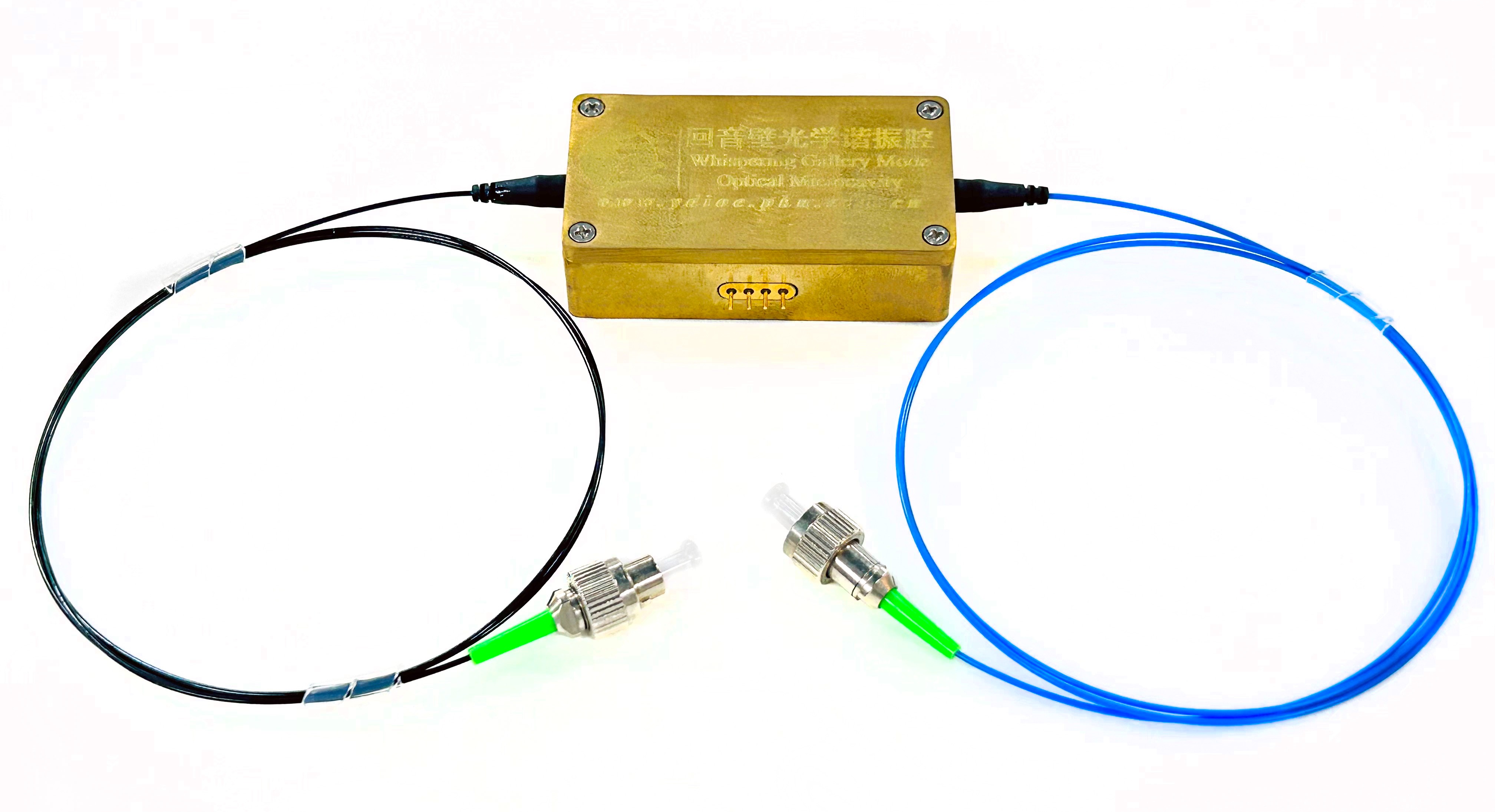

图1.光学微腔温控模块实物图

           ②温控压电双模调谐模块：温控(宽频域粗调谐)、压电(精细调谐)双模调谐技术

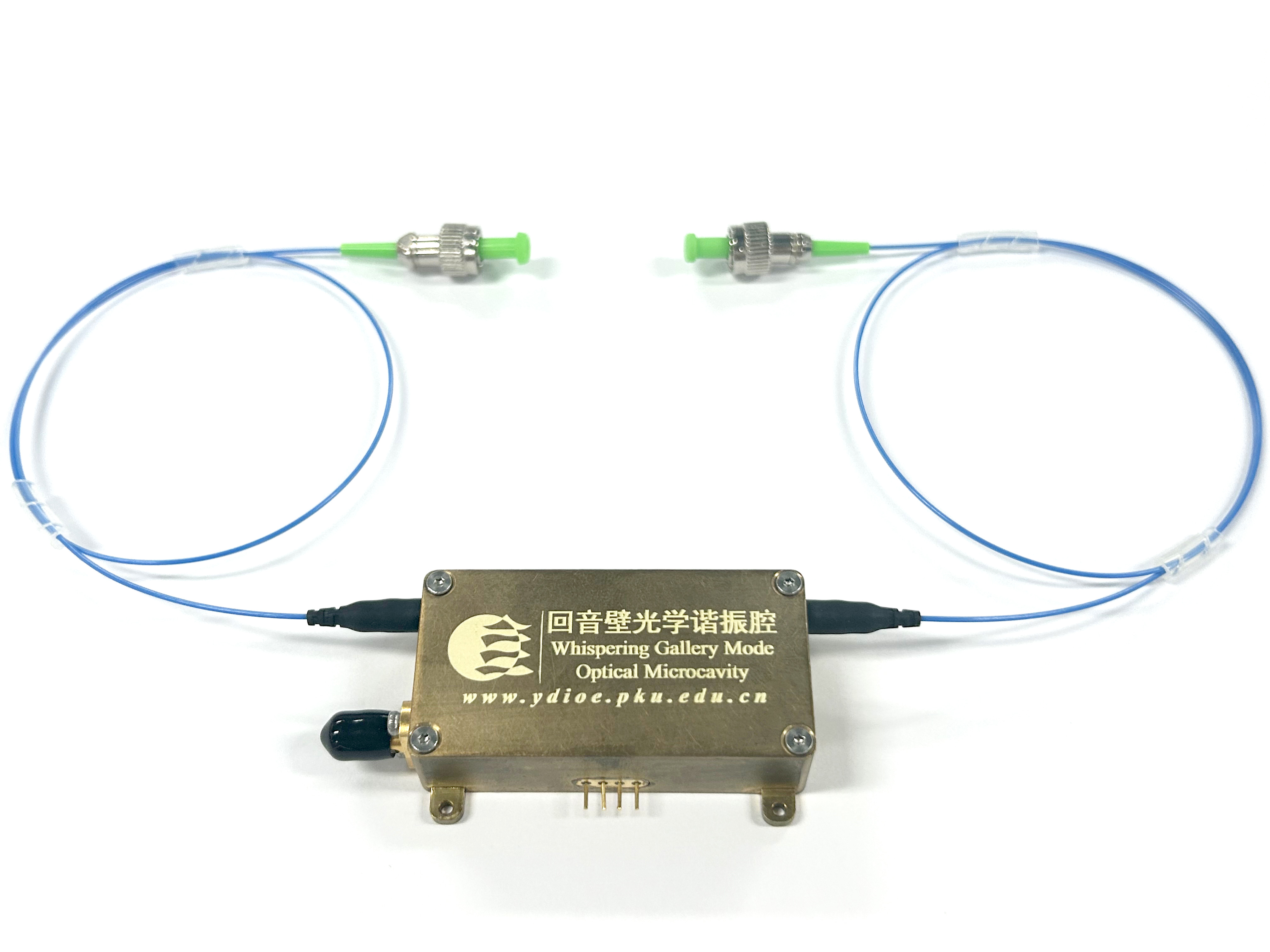

图2.温控压电双模调谐模块

          Add-drop型光学滤波模块：

          – 双锥形光纤耦合封装结构

          – MHz级超窄带光学滤波特性

          – Drop端输出~50%

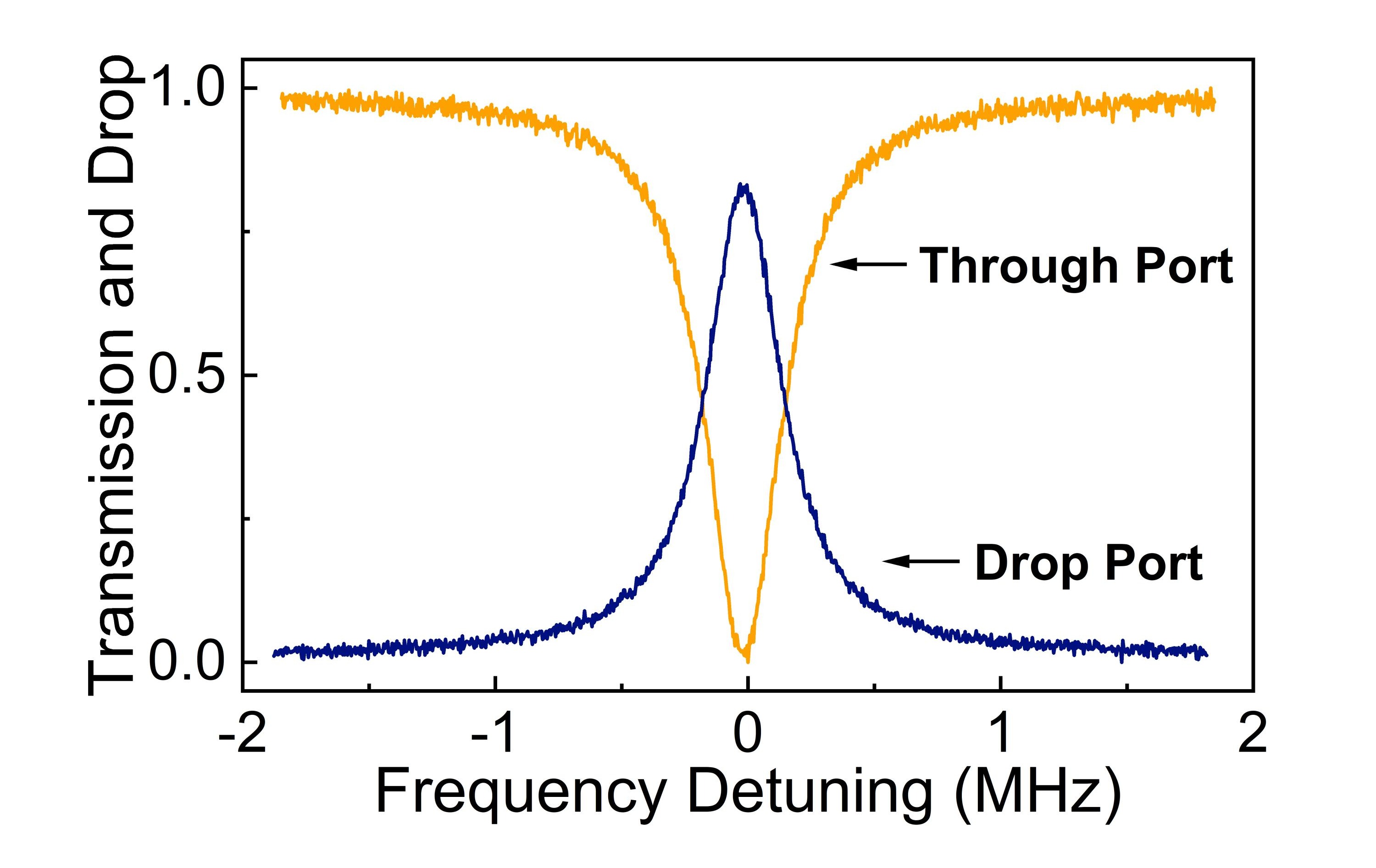

图3. 左-Add-drop型光学滤波模块模式示意图，右-Add-drop型光学滤波模块实物图

          保偏封装微腔模块：

          – 保偏光纤的慢轴（快轴）与微腔的少模偏振匹配

          – 将保偏光纤与微腔耦合到特定模式偏振

          – 获得偏振、模式可选的保偏盘腔封装器件

          – 偏振消光比：13~15dB

图4. 保偏封装微腔模块模式示意图（左-“多模态”，右-“少模态”）

           使用注意：

          – 跌落或强烈震动会对锥形光纤造成不可逆破坏。

          – 请勿在极端环境（高温、高湿、极寒）下使用该器件。

          – 请勿长时间输入超过损坏阈值的激光。

          – 请勿过度弯折输入/输出跳线。
